Backlight Technology Innovation: Från mini-ledd till mikroledd inleds en ny era av display

1. Bakgrundsbelysningöversikt

Definition: Bakgrundsbelysning är ett belysningssystem som ligger bakom skärmen, som används för att tillhandahålla enhetlig ljuskälla för icke-självlysande displayenheter som flytande kristall (LCD) .
Kärnfunktion: Förbättra skärmens ljusstyrka, kontrast och synlighet, särskilt i mörka miljöer .
Kärnkrav: hög ljusstyrka, hög enhetlighet, låg kraftförbrukning och lång livslängd .

2. Klassificering av bakgrundsbelysningsteknik

(1) efter ljuskälltyp

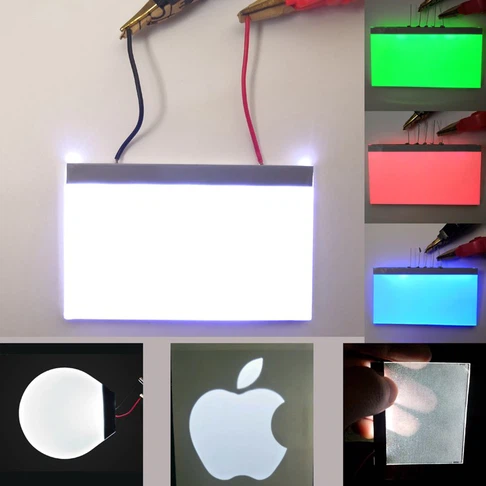

LED -bakgrundsbelysning:
Fördelar: Energibesparing, lång livslängd (mer än 50, 000 timmar), högfärgad spektrum, kvicksilverfri och miljövänlig .

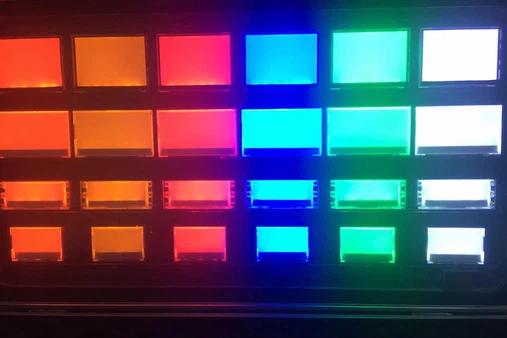

Klassificering: Vitt ljus LED (WLE), RGB-LED (Wide Color Gamut), Mini-LED/MICRO-LED (High-Division Light Control) .
CCFL -bakgrundsbelysning (Cold Cathode fluorescerande lampa):
Funktioner: Används i tidiga LCD -skivor, innehåller kvicksilver, har hög effektförbrukning och har en kort livslängd (cirka 20, 000 timmar) och har gradvis fasats ut .
EL bakgrundsbelysning (elektroluminescens):
Funktioner: God enhetlighet, men låg ljusstyrka, som används i små enheter (som klockor och instrumentpaneler) .
(2) efter strukturtyp
Direkt upplyst bakgrundsbelysning:
- Ljuskällan är jämnt fördelad bakom panelen, som kan uppnå hög ljusstyrka och dynamisk zondimning (som HDR) .
Nackdelar: Stor tjocklek och hög kostnad .
Kant-upplyst bakgrundsbelysning:
Ljuskällan är belägen vid kanten av skärmen och diffunderar ljuset genom ljusstyrplattan (LGP) .
Fördelar: Lätt och tunn, låg kostnad; Nackdelar: Dålig enhetlighet, svårt att uppnå fin dimning .

3. Backlight System Composition
1. Ljuskälla: LED/CCFL och andra ljusemitterande enheter .
2. Ljusguideplatta (LGP): Konverterar punkt/linjeljuskälla till ytljuskälla, vanligtvis med PMMA -material .
3. Optisk filmgrupp:
Diffusionsfilm: Uniformiserar Light .
Brightness Enhancement Film (BEF): ökar frontens ljusstyrka (t.ex. 3Ms Prism Film) .
Reflective Film: Minskar lätt förlust .
4. Körkrets: Kontrollerar ljusstyrka (PWM Dimning/DC Dimning) och dynamisk zon .

4. Kärnteknologi
Dynamisk dimning:
Global dimning: Övergripande ljusstyrkajustering, låg kostnad men begränsad kontrast .
Lokal dimning: Oberoende ljuskontroll i varje partition för att förbättra HDR-effekten (t.ex. mini-ledda tusen nivå partition) .
Quantum Dot Technology: Expanding Color Gamut genom fotoluminescerande nanopartiklar, som används för avancerade skärmar (QLED) .
Flexibel bakgrundsbelysning: Anpassa till behoven hos fällbara/krullade skärmar med hjälp av flexibla ljusstyrmaterial och OLED -hybridlösningar .

5. Ansökningsområden
Konsumentelektronik: mobiltelefoner, surfplattor, TV-apparater (mini-ledda popularisering), bärbara datorer .
Invehicle-display: hög ljusstyrka (1000nit+), hög temperaturmotstånd (-40 grad ~ 85 grader) .
Medicinsk utrustning: Hög enhetlighet, ögonskydd med lågt blått ljus .
Industriell kontroll: bred temperaturdrift, lång livslängd .
Utomhusreklam: Ultrahög ljusstyrka (＞ 2000nit) för att bekämpa omgivande ljus .

6. Designutmaningar
Värmehantering: LED -värme påverkar livet och kräver kylfläns/grafenmaterial .
Uniformitetsoptimering: Lätt guide platta prickdesign, filmlagerkombinationssimulering .
Strömförbrukning och kostnad: Ökningen av antalet mini-ledda partitioner leder till en ökning av kostnaden för förarens ICS .
Tjocklekskontroll: sidointervaller måste balansera tunnhet och optisk effektivitet .

7. Framtida trender
Mikroledd: Självlysande + bakgrundsbelysning, ultrahög ljusstyrka och kontrast .
Polarizer-Less Technology (Pol-Less): Minska lättförlust och förbättra energieffektiviteten .
Miljöskydd: kvicksilverfri i hela branschkedjan (LED ersätter ccfl) .
Human Factors Engineering: Adaptive Ambient Light Justering, certifiering med lågt blått ljus (som Tüv Rheinland) .
