Vilka är fördelarna och nackdelarna med LED-bakgrundsbelysning och LED-bakgrundsbelysning av direkt typ?
May 27, 2021
Sido-typ LED-bakgrundsbelysning är en slags bakgrundsbelysningsprodukt av vanlig teknik, och det är också en av de två breda typerna av LED-bakgrundsbelysning, precis som LED-bakgrundsbelysning av direkt typ. Vilka är kännetecknen på LED-bakgrundsbelysningen på sidan, var är fördelarna och nackdelarna och vad kan förbättras? Den här artikeln fokuserar på att förklara och analysera för dig, och jag hoppas att det kommer att vara till hjälp för dig.
Analys av fördelarna och nackdelarna med LED-bakgrundsbelysningsmoduler på sidan
fördel
1. Kan använda färre LED-formar, vilket sparar kostnad
2. Det kan skapa en relativt tunn kropp så att den bakre delen av LED TV LCD-panelen inte behöver utrustas med en LED-modul utan placeras på sidan, vilket kan minska skärmens totala tjocklek och skapa en tunnare maskin än en direktbelyst LED-bakgrundsbelysning LCD-TV. Planterad.
Nackdel
1. Kopplingseffektiviteten för LED-paketet och ljusstyrplattan kan också förbättras.
2. Det är utmanande när det används i stora storlekar;
3. Lokal kontroll är inte möjlig.
4. Traditionell sido-typ LED-bakgrundsbelysning modulstruktur
Strukturen för den traditionella LED-bakgrundsbelysningsmodulen på sidan

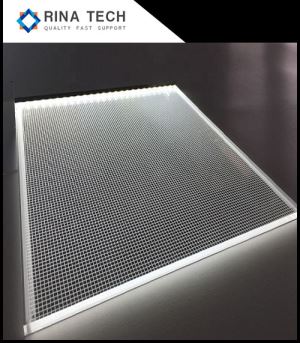

Strukturen för den traditionella sidobelysta LED-bakgrundsbelysningsmodulen innefattar att LED-ljuskällan är anordnad på sidan av ljusstyrplattan, och prickar bildas på bottenytan av ljusstyrplattan. Ljuset som sänds ut av LED-paketet är kopplat till ljusstyrplattan och sprider sig mot den flytande kristallskärmen genom reflektion och spridning av det reflekterande arket och prickarna.
Strukturella brister
För traditionella kantbelysta LED-bakgrundsbelysningsmoduler kan allt ljus som avges av LED-chipet inte komma in i ljusstyrplattan. Å ena sidan orsakas en del av ljuset (storvinkelljus, cirka 20% -30%, beroende på förpackningsstrukturen) av total intern reflektion. Det kan inte släppas ut från den ljusemitterande ytan på LED-paketet. Å andra sidan, även om ljuset har släppts ut från den ljusemitterande ytan på LED-paketet, kan en del av ljuset inte komma in i ljusstyrplattan på grund av reflektionen av den ljusinfallande ytan på ljusstyrplattan . Kopplingsmetoden och effektiviteten mellan LED-paketet och ljusstyrplattan måste förbättras ytterligare.
Side-in LED-bakgrundsbelysningsförbättringsmetod
1. Förbättra kopplingseffektiviteten mellan LED-paketet och ljusstyrplattan
För att få allt ljus som sänds ut av LED-chipet in i ljusstyrplattan används transparent lim 210 för att fästa ljusutgångsytan på LED-paketet 102 till ljusingångsytan på ljusstyrplattan, såsom visas i figur 2 På grund av kiselgelens brytningsindex, transparent lim och ljusstyrplatta på LED-paketet är det i princip detsamma. Därför finns det i princip ingen total intern reflektion vid ljusutgångsytan på LED-paketet, och det finns i princip ingen reflektion vid ljusingångsytan på ljusstyrplattan. Ljuset som släpps ut av LED-chipet kommer i princip in i ljusstyrplattan och kopplingseffektiviteten förbättras. Nå 100%. Dessutom, eftersom det inte finns någon total intern reflektion, kommer det stora vinkelljuset som avges av LED-chipet också in i ljusstyrplattan, vilket är lätt att uppnå enhetligheten i ljusstyrka.
Fördelar efter förbättring:
(1) Kopplingseffektiviteten mellan LED-paketet och ljusstyrplattan förbättras.
(2) Ljudextraktionseffektiviteten för LED-paketet ökas med cirka 20% -30%.
(3) Värmen som genereras av varje LED-förpackning reduceras med cirka 8% -13%.
(4) Under förutsättning att samma ljusstyrka säkerställs minskas antalet LED-paket som används med cirka 16% -23%, vilket minskar kostnaderna.
(5) Den totala värmen som genereras av LED-bakgrundsbelysningsmodulen reduceras med cirka 23% -33%.
(6) Energiförbrukningen minskas med cirka 16% -23%.
(7) LED-paketets ljusavgivande vinkel ökas.
2. Ljusstyrplatta med V-spår lämplig för stor-TV
Den sidomonterade LED-bakgrundsbelysningsmodulen med ljusstyrplattan i det V-formade spåret gör att LED-bakgrundsbelysningen kan appliceras på alla stora skärmar utan att använda LED-chips med högre ljusstyrka.
Ett V-format spår 402 är utformat i mittdelen av toppen av ljusstyrplattan 401, och en LED-ljuskälla 408b är anordnad i det läge som motsvarar det V-formade spåret längst ner på ljusstyrplattan. När ljuset 425 som sänds ut av LED-ljuskällan sprider sig uppåt är det helt inuti det V-formade spåret 402. Reflektera för att sprida sig på sidan av ljusstyrplattan och håll fast vid botten av ljusstyrplattan ljusutsugningseffektiviteten.
Fördelar efter förbättring:
(1) Lämplig för skärmar av alla stora storlekar.
(2) gallring. Tjockleken på LED-paketets SMD-form kan vara 0,7 mm och PCB-tjockleken kan vara 1 mm. Därför är tjockleken på LED-bakgrundsbelysningsmodulen endast 1,7 mm mer än tjockleken på den traditionella kant-typ LED-bakgrundsbelysningsmodulen.
(3) Ljusutsugningseffektiviteten för LED-paketet är hög.
(4) Bättre värmeavledning.
(5) LED-paketets ljusavgivande vinkel ökas.
3. LED-bakgrundsbelysningsmodulen på sidan utan ljusstyrplatta som minskar antalet LED-paket som används
En utföringsform av en sidobelyst LED-bakgrundsbelysningsmodul utan en ljusstyrplatta: en LED-ljuskälla 205 är anordnad på ena sidan, och en sidoreflektor 204b är motsatt den och punkter 203 bildas på huvudreflektorn 204a och sidan reflektor 204b för att justera punkterna Struktur och distribution, vilket gör ljusfördelningen enhetlig
Fördelar efter förbättring:
(1) Det finns ingen ljusstyrplatta och ljusdämpning i ljusstyrplattan, därför minskar antalet LED-paket som används.
(2) Minska den genererade värmen.
(3) Sänk kostnaderna.
(4) Minska vikten.
Även om det finns många brister i kant-typ LED-bakgrundsbelysning, kan det inte förhindra att det blir en vanlig LED-bakgrundsbelysning. Det beror också på fördelarna med kostnad och storlek. Om ovannämnda förbättringar kan användas för att övervinna eller minska LED-bakgrundsbelysning av kanttyp Den negativa inverkan av modulbrister på dess prestanda kommer det marknadsutrymme den har att bli bredare.
